22-11-14新品登場
今天小編為大家推薦的新品-EtherCAT專屬從站IO，在德國SPS展會上首次亮相并收獲了眾多海外友人的青睞，原來，用戶一致認為，這種設計不僅能為他們節省95％的接線時間，最重要的是它靈活的定制性。

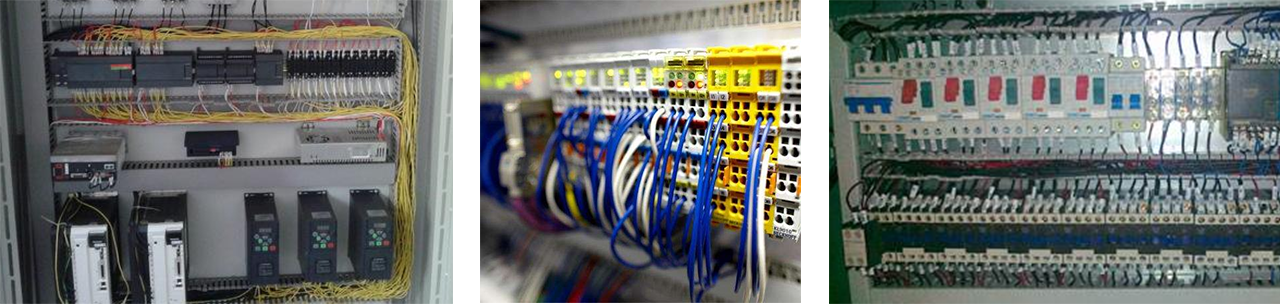

傳統I/O模塊
傳統的IO模塊，IO接線方式單一，需要人工點對點接線，而且無法根據不同信號類型使用對應的連接器。大量接線時，需要額外的接線排進行對應外設的接線分配，大規模使用時，布線負載，接線工作量大，容易出錯，而且需要占用比較大的電器柜空間。
那么，怎么去解決上述的問題呢？
AM系列I/O模塊
諾達佳AM系列的解決方案通過PCB信號分配板布線，定制化的接線端子以及預制線束來解決上述的問題，有諸多的亮點，無需過多的人為接線。
AM系列是基于PCB布線進行信號分配的自動化EtherCAT I/O模塊。它擁有超緊湊的外形，多樣靈活的布局，多種安全保證，可直連RJ45無需額外耦合器，多途徑降低了生產成本以及生產過程中的故障率，同時兼顧單機、小批量與大規模生產需求。
PCB安裝I/O模塊設計理念
◆ 接線分配可標準化，批量化
◆ 幾乎無接錯可能
◆ 節省大量布線空間
降低成本
使用信號分配板與預制線束代替傳統點對點的創新設計，大幅簡化I/O系統接線工作。有效提高設備裝機效率，降低接線錯誤。節省大量昂貴的時間與人工成本。
即插即用
信號分配板已對I/O模塊與專用連接器進行了信號與供電的分配。只需插入模塊與預制線束，即可快速完成I/O系統組裝。

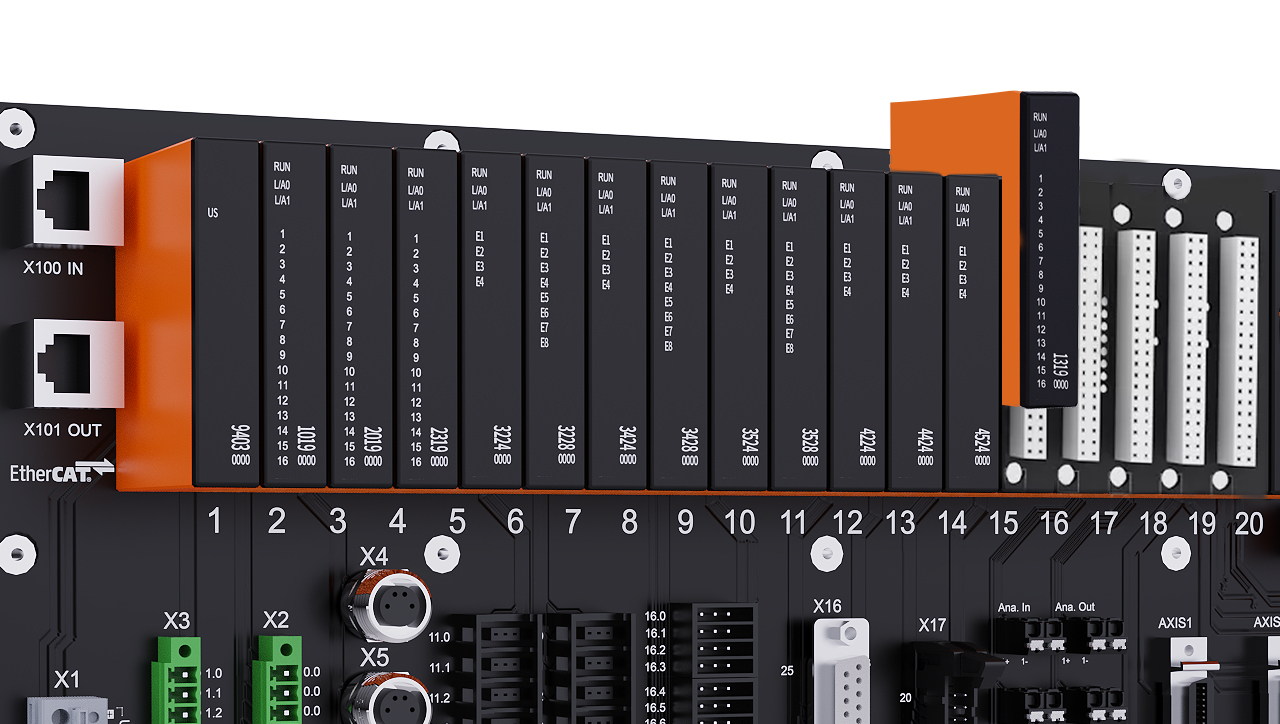

超緊湊外形
AM系列模塊在保留現有市面產品同樣信號類型、數量的情況下，對尺寸進行了最大程度的壓縮。
模塊集成式連接器
通信連接、模塊供電、現場接線端子集成于一體。

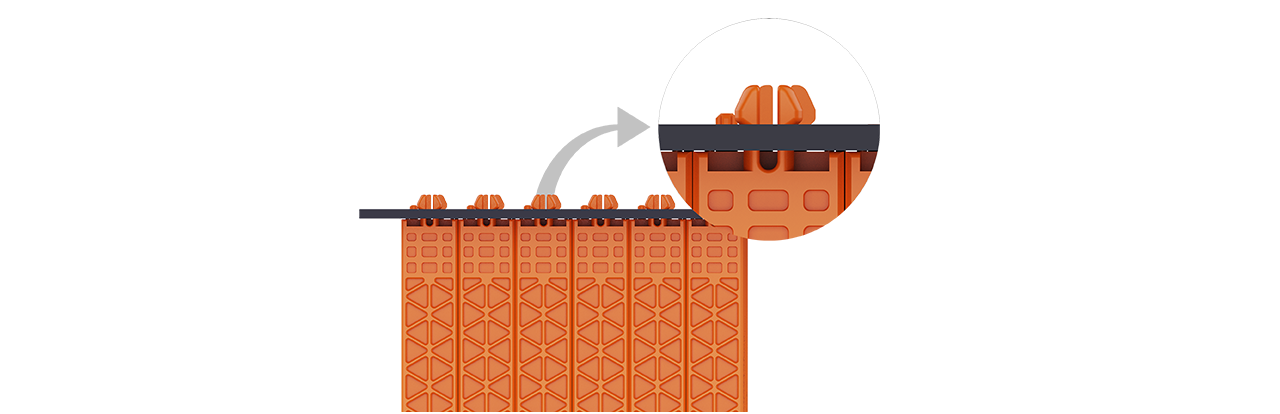

機械卡扣
機械保護鎖為AM模塊提供了額外的緊固保障，安裝與拆除時都無需額外操作。

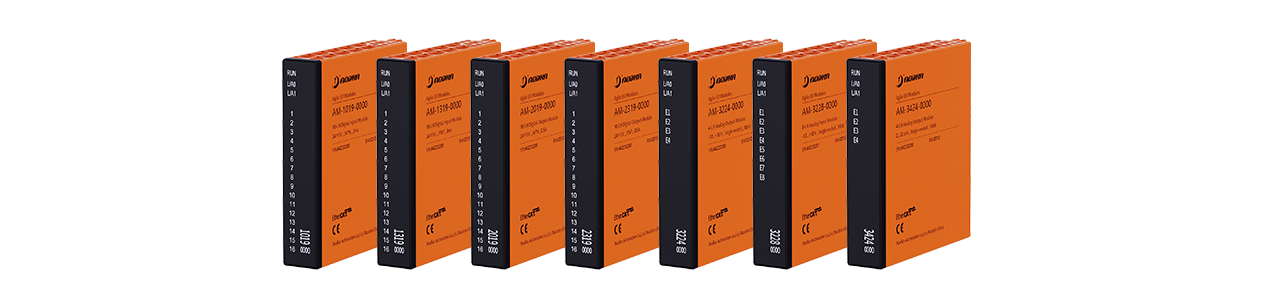

靈活組合
提供豐富信號類型的功能模塊和系統，模塊化組合可適應各類設備對I/O信號的需求。每個模塊均采用高速EtherCAT總線連接，根據需求選擇I/O模塊如：16DI、16DO、4/8AI、4AO。
大批量機型生產首選的模塊和平臺
◆ 大批量機型生產首選的模塊和平臺；
◆ 更換不同模塊以變化不同變種機型配置；
◆ PCB分配信號，預制線束，提高生產效率；
◆ 連接器選型防呆、模塊機械編碼防誤插，線束自動化生產，多種安全保證；
◆ 同時提供批量與單機接線方案，一套模塊滿足樣機與批量不同需求。
AM系列選型表
█ Digital Input: AM-10xx, AM-13xx
Signals | 16 Channels |
NPN | AM-1019-0000 Filter: 3ms |
AM-1019-0001 Filter: 3ms, DC supported | |
PNP | AM-1319-0000 Filter: 3ms, Type 1/3 |
AM-1319-0001 Filter: 3ms, Type 1/3, DC supported |
█ Digital Output: AM-20xx, AM-23xx
Signals | 16 Channels |
NPN | AM-2019-0000 Imax: 500mA, Short circuit protection |
AM-2019-0001 Imax: 500mA, Short circuit protection, DC supported | |
PNP | AM-2319-0000 Imax: 500mA, Short circuit protection |
AM-2319-0001 Imax: 500mA, Short circuit protection, DC supported |
█ Analog Input: AM-3xxx
Signals | 4 Channels | 8 Channels |
±10V | AM-3224-0000 16 bit, ±0.1%, Single-ended, DC&SM supported | AM-3228-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
0...20mA | AM-3424-0000 16 bit, ±0.1%, Single-ended, DC&SM supported | AM-3428-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
4…20mA | AM-3524-0000 16 bit, ±0.1%, Single-ended, DC&SM supported | AM-3528-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
█ Analog Output: AM-4xxx
Signals | 4 Channels |
±10V | AM-4224-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
0...20mA | AM-4424-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
4…20mA | AM-4524-0000 16 bit, ±0.1%, Single-ended, DC&SM supported |
█ System Config: AM-9xxx
Signals | |
Power Supply | AM-9403-0000 DC24V Input, Us Output: DC3.3V, 3A |
Slot Dummy | AM-9000 |
Slave Dummy | AM-9001 |
