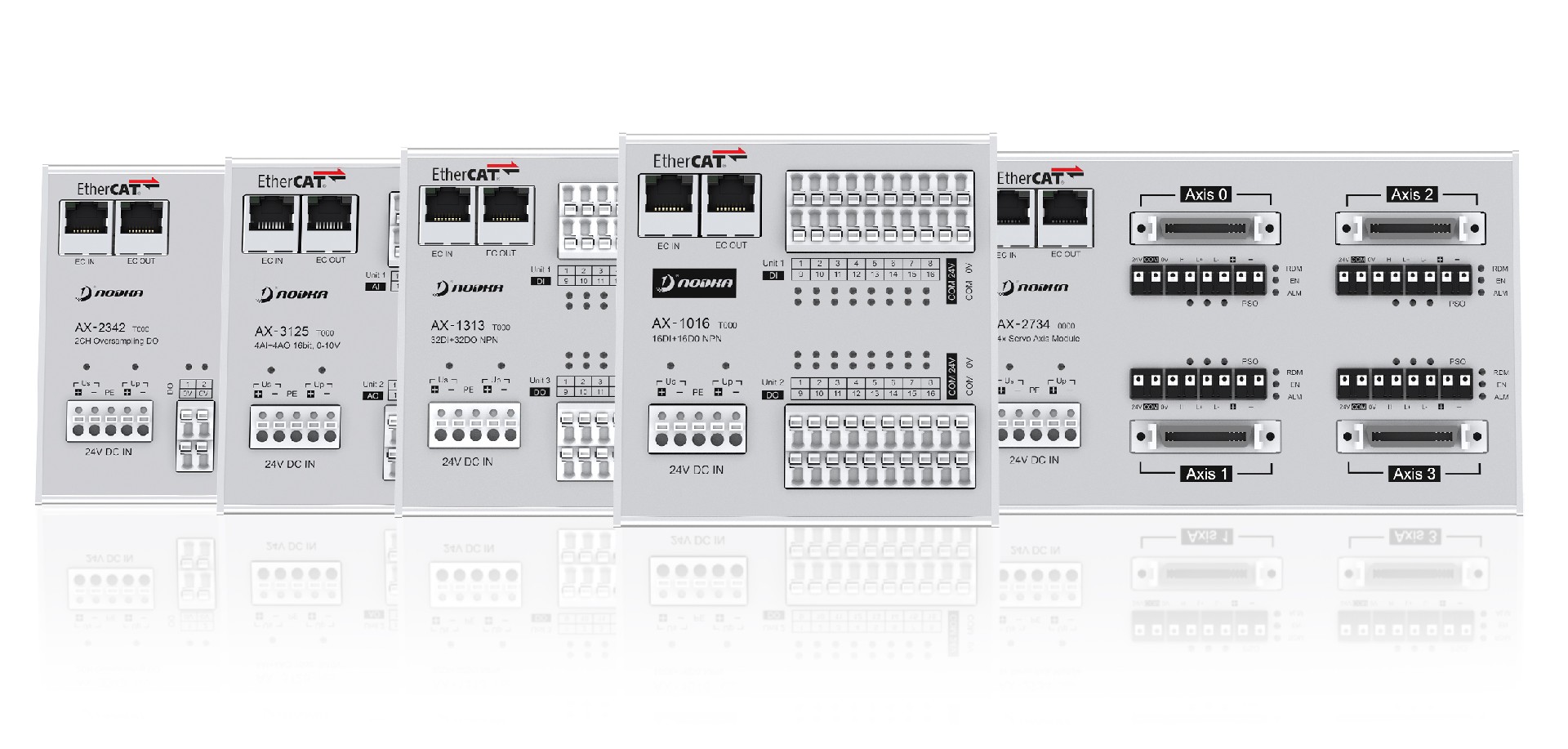

AX系列I/O模塊

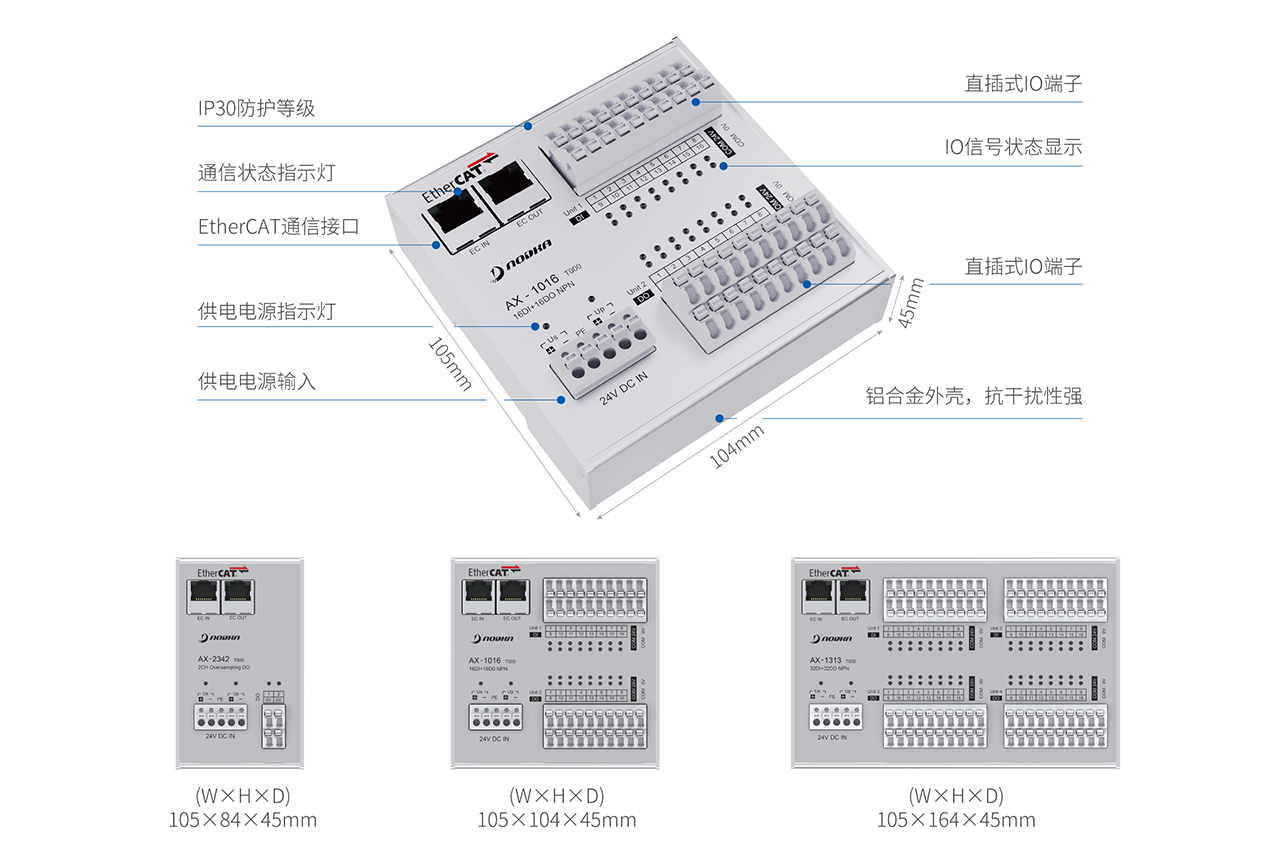

AX系列是一款面板集成式EtherCAT工業以太網總線接口，堅固的鋁合金外殼提供更出色的電磁屏蔽與散熱功能，確保在苛刻環境下也能可靠使用，且防護等級為IP30。一體式的集成設計可獨立或分布使用，面板式設計則可適應空間敏感場景，接線方式合理便捷，且有著豐富的信號類型選擇。
AX系列選型表
Signals | 32 Channels | 64 Channels | |
NPN | AX-1010-T000 32 x DI, filter: 3ms
| AX-1016-T000 16 x DI, filter: 3ms 16 x DO, Imax: 0.5A | AX-1013-T000 32 x DI, filter: 3ms 32 x DO, Imax: 0.5A |
AX-1020-T000 32 x DI, filter: 10us
| AX-1026-T000 16 x DI, filter: 10us 16 x DO, Imax: 0.5A | AX-1023-T000 32 x DI, filter: 10us 32 x DO, Imax: 0.5A | |
PNP | AX-1310-T000 32 x DI, filter: 3ms
| AX-1316-T000 16 x DI, filter: 3ms 16 x DO, Imax: 0.5A | AX-1313-T000 32 x DI, filter: 3ms 32 x DO, Imax: 0.5A |
AX-1320-T000 32 x DI, filter: 10us
| AX-1326-T000 16 x DI, filter: 10us 16 x DO, Imax: 0.5A | AX-1323-T000 32 x DI, filter: 10us 32 x DO, Imax: 0.5A | |
█ Digital Input and Output: AX-2xxx
Signals | 32 Channels | |
NPN | AX-2010-T000 32 x DO, Imax: 0.5A | AX-2015-T000 8 x DI, filter: 3ms 24 x DO, Imax: 0.5A |
PNP | AX-2320-T000 32 x DO, Imax: 0.5A | AX-2315-T000 8 x DI, filter: 3ms 24 x DO, Imax: 0.5A |
█ Analog Input and Output: AX-3xxx
Signals | 8 Channels | |
0V.. 10V | AX-3125-T000 4 x AI, 0…10V 4 x AI, 0…10V | AX-3125-T042 2 x AI, 0…10V+2 x AI, 0…20mA 4 x AO, 0…10V |
-10V..+10V | AX-3225-T000 4 x AI, -10…10V 4 x AO, -10…10V | |
